Hidrofoarele automate pentru uz casnic cu pompă submersibilă sunt potrivite mai ales pentru utilizare sezonieră, de exemplu, pentru irigarea grădinilor. Funcționează fără a necesita un vas de expansiune. Electronica încorporată sau externă pornește și oprește automat pompa și asigură, de asemenea, protecție împotriva funcționării în gol.

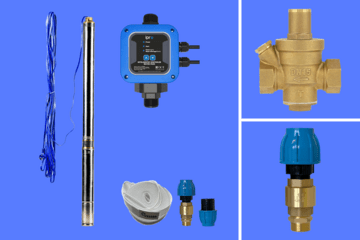

Hidroforul automat pentru uz casnic este format dintr-o pompă submersibilă și o unitate de control automată. Unitățile de control pot fi utilizate cu pompe submersibile monofazate (230V), atât cu șurub, cât și cu rotoare.

  • Pompele submersibile sunt destinate pentru a fi scufundate în puțuri sau foraje
  • Nu recomandăm instalarea lor în butoaie sau în rezervoare de retenție, din cauza răcirii insuficiente a pompei submersibile și a riscului de supraîncălzire.

Funcțiile unității de control

  • Unitatea de control poate fi înțeleasă ca un dispozitiv electronic care controlează funcționarea pompei.
  • Unitatea de control este instalată în cadrul hidroforului pentru uz casnic, fără vas de expansiune.
  • Presiunea minimă de pornire este, de obicei, presetată din fabrică la 1,5 - 3 bar.
  • La unele unități de control, presiunea minimă de pornire poate fi ușor ajustată, moment în care pompa pornește automat la presiunea maximă de lucru posibilă.

Hidrofoarele automate fără vas de expansiune nu sunt potrivite pentru alimentarea cu apă a locuințelor

  1. Un hidrofor automat utilizat pentru alimentarea cu apă a unei case ar declanșa funcționarea pompei la capacitatea sa maximă. Presiunea ridicată ar putea deteriora rețeaua de apă. Acesta este motivul pentru care unitatea de control este potrivită în principal pentru irigații, deci pentru utilizare sezonieră.
  2. Într-o locuință, se anticipează că pompa va fi pornită mai frecvent – chiar și de peste 20 de ori pe oră, ceea ce ar duce la uzura rapidă a pompei, având în vedere că hidrofoarele automate pentru uz casnic sunt sisteme fără vas de expansiune, care ar reduce numărul de porniri ale pompei.
  3. La încheierea consumului de apă, unitatea de control oprește automat pompa în 6-15 secunde, timp în care apa încă mai curge în sistem.

Pentru pompe mai puternice, utilizați și o supapă de reducere a presiunii

  • În cazul în care ați ales o pompă ca parte a hidroforului automat de uz casnic, a cărei înălțime maximă de pompare depășește limita permisă de unitatea de control, este necesar să instalați și o supapă de reducere a presiunii
  • Dacă nu folosiți supapa de reducere, presiunea prea mare ar putea deteriora unitatea de control.

Compararea unităților de control populare

  • Aceste unități de control sunt compatibile cu pompele submersibile.
  • Atunci când alegeți o anumită unitate de control, trebuie să verificați următorii parametri ai pompei:
    • Înălțimea maximă de pompare,
    • Puterea pompei,
    • Curentul maxim al pompei,
    • Dimensiunea racordului de pompare (dimensiunea conexiunii),
  • Deși unitățile de control funcționează, în esență, la fel, acestea pot varia în funcție de funcțiile de protecție. Pentru o orientare mai ușoară, vă prezentăm un tabel comparativ al fiecărei unități de control.

Parametrii

PC - 13

PC - 16

PC - 59

PC - 20P
Utilizare sezonieră
 ✅ Da ✅ Da ✅ Da ✅ Da
Utilizare pe tot parcursul anului
 nu nu nu nu
Înălțime maximă de pompare 10 bar 10 bar 10 bar 10 bar
Puterea pompei 1,3 kW 1,3 kW 1,1 kW 2,2 kW
Curent maxim al pompei 10A 10A 10A 16 A
Dimensiunea racordului 1" 1" 1" 5/4”
Protecție împotriva funcționării în gol ✅ Da ✅ Da ✅ Da ✅ Da
Afișaj nu nu nu nu
Indicație LED ✅ Da ✅ Da ✅ Da ✅ Da
Manometru ✅ Da ✅ Da ✅ Da ✅ Da
Supapă de reținere ✅ Da
 ✅ Da
 ✅ Da
 ✅ Da
Comutator electronic de presiune ✅ Da
 ✅ Da
 ✅ Da
 ✅ Da
Rezistența la apă IP 65 IP 65 IP 65 IP 65
Setare presiune de pornire (1,5 - 3 bar) ✅ Da ✅ Da ✅ Da ✅ Da
Setare presiune de oprire nu  nu nu nu
Repornire automată nu ✅ Da nu ✅ Da

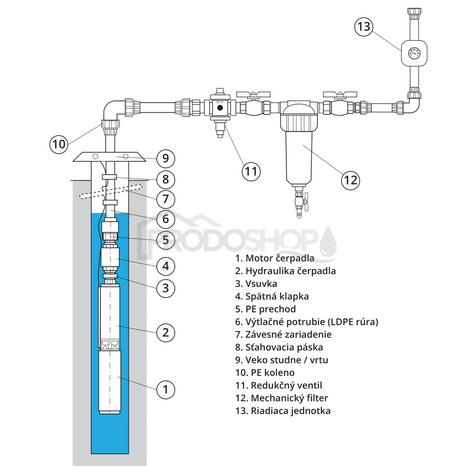

Conectarea unei pompe submersibile cu unitatea de control

  • Corpul pompei este coborât în apa din puț sau foraj, la minimum 50-70 cm de fundul puțului (1,2).
  • La pompa de ieșire este instalat un set de conectare, format dintr-un niplu + supapă de reținere + piesă de tranziție PE (3,4,5).
  • Urmează conducta de ieșire. Ideal ar fi ca dimensiunea conductei de ieșire să coincidă cu racordul de ieșire al pompei. În oferta noastră, este denumită țeavă LDPE (6).
  • Dacă este necesar să se reducă ieșirea pompei, este necesară o reducere treptată și recomandăm să nu se reducă mai mult de o dimensiune, de exemplu de la „6/4" la „5/4". Reducerea mai mare ar duce la pierderi de presiune inutile.
  • La hidrofoarele pentru uz casnic trimitem automat un dispozitiv de suspendare – o frânghie pe care se suspendă pompa, la lungimea necesară în funcție de lungimea cablului pompei (7).
  • Capacul puțului îl închideți împotriva murdăriei mecanice externe (9).
  • De la capacul puțului se conduce conducta de apă, iar în funcție de necesități poate fi instalat un cot PE (10).
  • În cazul unei presiuni maxime a pompei mai mari decât limita unității de control, în sistem este instalată o supapă de reducere a presiunii (11).
    Dacă apa din puț nu este complet curată, recomandăm instalarea unui filtru de impurități mecanice în rețeaua de apă (imaginea 12).
  • Unitatea de control este întotdeauna amplasată înaintea primului punct de consum (13).

(Schema ilustrativă de conectare a unei pompe submersibile cu unitatea de control servește exclusiv ca exemplu teoretic de conectare.)

Pornirea unei pompe submersibile cu unitatea de control automată:

  1. Dacă sunteți siguri că hidroforul automat pentru uz casnic a fost conectat corect, puteți trece la pornirea efectivă a pompei.
  2. Conectăm hidroforul la curentul electric.
  3. După ce începe irigarea, de exemplu cu un pistol de stropit, pompa împinge apa în furtun și pistol cu presiunea sa maximă.
  4. La finalizarea irigării, pompa se oprește automat prin intermediul unității de control în 6-15 secunde.
  5. Pompa submersibilă rămâne în puț după utilizare, nefiind necesară scoaterea ei după fiecare utilizare.
  6. De asemenea, nu este nevoie să fie deconectată de la rețeaua electrică.
  7. La sfârșitul sezonului, hidroforul automat cu pompă submersibilă trebuie pregătit pentru iarnă, ideal fiind să scoateți pompa din puț.
